Laporan Akhir Modul 1 Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware/Rangkaian Simulasi

3. Video percobaan

4. Analisa

5. Link Download

  1. Jurnal [kembali]

2. Hardware/Rangkaian [kembali]

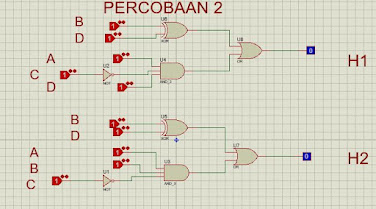

Komponen yang digunakan:

• Gerbang XOR

• Gerbang AND

• Gerbang OR

• Gerbang NOT

• Logicstate

• Logicprobe

3. Video [kembali]

4. Analisa [kembali]

1. Bandingkan rangkaian 1 ( Output H1 ) dan rangkaian 2 ( Output 2 )

Jawab:

Pada percobaan 2, terdapat 2 rangkaian yang memiliki beberapa jenis gerbang logika dasar yang jumlahnya sama antara rangkaian 1 dan 2. Pada rangkaian 1 dan 2 terdapat perbedaan pada posisi dari inputan berlabel C pada gerbang AND saja, pada inputan C ini dihubungkan terlebih dahulu dengan gerbang NOT, selanjutnya output gerbang NOT ini akan memberikan logika pada gerbang AND.  Berdarkan tabel pada jurnal, didapatkan hasil output pada H1 dan H2 yang sama. Jika output dari gerbang AND dari kedua rangkaian diberikan logika 1, maka output dari H1 dan H2 akan menghasilkan logika 1. Jika salah satu dari gerbang X-OR pada rangkaian 1 dan 2 diberikan logika 1, maka hasil output pada H1 dan H2 akan juga berlogika 1.

5. Link Download [kembali]

Video klik disini

rangkaian klik disini

HTML klik disini
