Laporan Akhir Modul 3 percobaan 3
1. Jurnal [kembali]
2. Alat dan Bahan [kembali]
3. Rangkaian Simulasi [kembali]

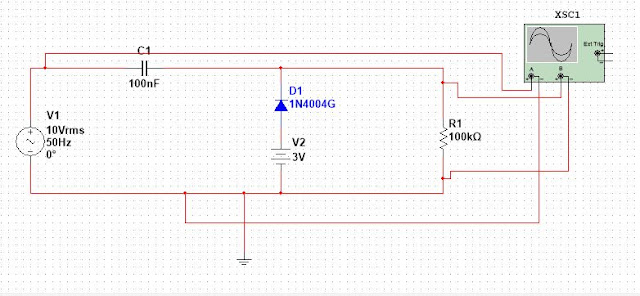

3. Rangkaian Clamper Panjar
4. Prinsip Kerja [kembali]
a. Pada rangkaian clamper positif terdapat dua kondisi dimana saat setengah gelombang positif, arus mengalir menuju kapasitor lalu diteruskan menuju dioda dan resistor, karena dioda bersifat reverse bias sebab arus masuk ke kaki katoda yang memiliki hambatan yang besar, sehingga arus dibalikkan dan kapasitor akan terisi. Karena letak dioda dan R1 paralel sehingga tegangan dioda dan R1 sama yaitu mendekati nol. Kedua Saat setengah gelombang negatif, arus mengalir menuju dioda lalu masuk ke diode melalui anoda,maka arus dapat melewati dioda karena hambtan pada kaki anoda lebih kecil dibandingkan hampatan pada R. Tegangan pada kapasitor juga ikut mengalir ke resistor bersamaan tegangan dari dioda sehingga tegangan yang dihasilkan menjadi dua kali lebih besar, kondisi ini menyebabkan sinyal tergeser ke arah positif.
b. Pada rangkaian clamper negatif, saat setengah gelombang positif, arus melewati kapasitor lalu menuju dioda dan R, arus yang menuju dioda akan masuk ke kaki anoda pada dioda, karena hambatan pada kaki anoda lebih kecil sehingga arus dapat melewati dioda. Saat setengah gelombang negatif, arus megalir menuju dioda dan R, karena dioda bersifat reverse bias maka arus tidak dapat melewati dioda, karena hambatan pada dioda besar, maka arus dibalikkan sehingga arus yang melewati R menjadi dua kali lipat dan menyebabkan pergeseran ke arah negatif.
c. Pada rangkaian clamper panjar, saat setengah gelombang positif, arus melalui kapasitor dan terjadi penyimpangan tegangan oleh kapasitor dan arus akan akan meleawati percabangan diode dan resistor dikarenakan diode terdapat kondisi reverse bias arus masuk dari kaki katoda ke anoda dan daerah depresi akan membesar karena ada tolak menolak antara dua kutub sehingga arus tidak bisa mengalir ke dioda karena arus sangat besar dan membuat arus mengalir ke R1. Saat setengah gelombang negatif, arus melewati percabangan batrai dan resistor, pada batrai tidak ada hambatan sedangkan resistor ada, sehingga dioda terjadi forward bias karena arus melalui anoda ke katoda dan daerah depresi mengecil karena ada tarik menarik antara 2 kutub maka terjadi penyimpangan pada kapasitor. Untuk tegangan keluaran output juga akan menjadi besar, dimana besarnya tegangan yaitu sebesar penambahan tegangan pada batrai.
5. Video [kembali]
6. Analisa [kembali]
1. Jelaskan prinsip kerja rangkaian clamper positif, negatif, dan panjar
Jawab:
a. Pada rangkaian clamper positif terdapat dua kondisi dimana saat setengah gelombang positif, arus mengalir menuju kapasitor lalu diteruskan menuju dioda dan resistor, karena dioda bersifat reverse bias sebab arus masuk ke kaki katoda yang memiliki hambatan yang besar, sehingga arus dibalikkan dan kapasitor akan terisi. Karena letak dioda dan R1 paralel sehingga tegangan dioda dan R1 sama yaitu mendekati nol. Kedua Saat setengah gelombang negatif, arus mengalir menuju dioda lalu masuk ke diode melalui anoda,maka arus dapat melewati dioda karena hambtan pada kaki anoda lebih kecil dibandingkan hampatan pada R. Tegangan pada kapasitor juga ikut mengalir ke resistor bersamaan tegangan dari dioda sehingga tegangan yang dihasilkan menjadi dua kali lebih besar, kondisi ini menyebabkan sinyal tergeser ke arah positif.
b. Pada rangkaian clamper negatif, saat setengah gelombang positif, arus melewati kapasitor lalu menuju dioda dan R, arus yang menuju dioda akan masuk ke kaki anoda pada dioda, karena hambatan pada kaki anoda lebih kecil sehingga arus dapat melewati dioda. Saat setengah gelombang negatif, arus megalir menuju dioda dan R, karena dioda bersifat reverse bias maka arus tidak dapat melewati dioda, karena hambatan pada dioda besar, maka arus dibalikkan sehingga arus yang melewati R menjadi dua kali lipat dan menyebabkan pergeseran ke arah negatif.
c. Pada rangkaian clamper panjar, saat setengah gelombang positif, arus melalui kapasitor dan terjadi penyimpangan tegangan oleh kapasitor dan arus akan akan meleawati percabangan diode dan resistor dikarenakan diode terdapat kondisi reverse bias arus masuk dari kaki katoda ke anoda dan daerah depresi akan membesar karena ada tolak menolak antara dua kutub sehingga arus tidak bisa mengalir ke dioda karena arus sangat besar dan membuat arus mengalir ke R1. Saat setengah gelombang negatif, arus melewati percabangan batrai dan resistor, pada batrai tidak ada hambatan sedangkan resistor ada, sehingga dioda terjadi forward bias karena arus melalui anoda ke katoda dan daerah depresi mengecil karena ada tarik menarik antara 2 kutub maka terjadi penyimpangan pada kapasitor. Untuk tegangan keluaran output juga akan menjadi besar, dimana besarnya tegangan yaitu sebesar penambahan tegangan pada batrai.
2. Jelaskan pengisian dan pengosongan kapasitor sertakan diagram pengisian dan pengosongannya
Jawab:
Pengisian kapasitor terjadi pada saat kapasitor terhubung dengan sumber, maka tegangan yang mengalir akan mengisi penuh kapasitor sampai penuh sesuai dengan waktu tertentu. Sedangkan untuk pengosongan kapasitor terjadi pada saat kapasitor tidak terhubung dengan sumber, maka tegangan yang telah diisi ke kapasitor akan keluar dan mengalir melewati rangkaian, tegangan yang berasal dari kapasitor akan dihabiskan sampai waktu tertentu.
Bentuk diagram pengisian dan pengosongan kapasitor:
3. Jelaskan pengaruh kapasitor terhadap rangkaian clamper!
Jawab:
Pengaruhnya adalah pada lamanya proses pengisian dan pengosongan kapasitornya. Semakin besar nilai suatu kapsitor maka akan semakin lama pengisian dan pengosongannya. Karena kapasitor disini berperan untuk meningkatkan tegangan dari sumber. Apabila kapasitor pada rangkaian clamper dihilangkan, maka rangkaian tersebut bukanlah rangkaian clamper lagi. Output dari rangkaian tersebut tidak akan mengalami pergeseran level tegangan karena kapasitor yang berfungsi sebagai penyimpan tegangan dihilangkan, sehingga penambahan pada level tegangan tidak ada dan sinyal keluaran tidak mengalami pergeseran(gelombang input masih sama dengan output).
